참새 가디건

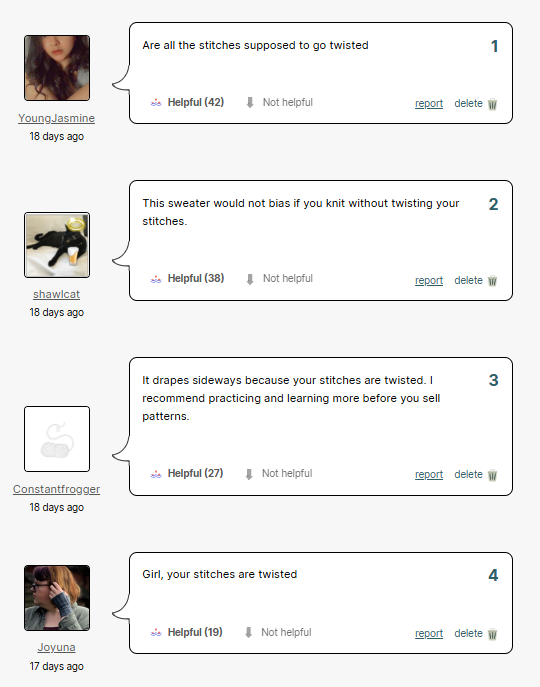

핏을 잘 잡으려고 줄자로 사이즈를 많이 쟀다

자주 입는 옷은 화려한 무늬 보다는 내 몸에 편한 핏이 중요한 것 같아서 만들게 된 가디건이다

내가 입고 싶어서 만든 니트

니팅을 하다가 도안의 중간 쯤 왔을 때가 완성된 것보다 맘에 들 때가 있다

그런데 전부 따라하지 않으면 미완성인 느낌이 들었다

작가가 먼저 빈칸을 만들어 놓으면 완성을 넘어 간다는 즐거움을 느낄 수 있을 것 같다

• RGB 이미지: 일반 카메라와 같은 컬러 사진 (가로 × 세로 × 3채널)
• Depth(디스턴스) 이미지: 각 픽셀의 거리를 명암(보통 가까우면 밝고, 멀면 어두움)이나 물리적 수치(m 또는 mm)로 표현한 흑백 이미지 (가로 × 세로 × 1채널)

• ToF (Time of Flight, 비행시간측정): 카메라에서 눈에 보이지 않는 적외선을 발사한 뒤, 물체에 부딪혀 돌아오는 시간을 측정 거리가 정밀하며 스마트폰(Apple iPhone Pro 시리즈의 LiDAR 스캐너)이나 산업용 로봇에 쓰인다
• Structured Light (구조광): 특정 패턴의 적외선 그리드를 물체에 투사한 뒤, 물체 표면의 굴곡에 따라 패턴이 일그러지는 형태를 카메라로 분석해 거리를 계산 단거리가 매우 정밀하여 얼굴 인식(Apple FaceID)이나 실내 3D 스캔에 유리

• Intel RealSense (인텔 리얼센스 시리즈): D435, D455 등 개발자 및 로봇 공학 연구에서 가장 표준적으로 쓰이는 RGB-D 카메라
• Microsoft Azure Kinect: 마이크로소프트의 고해상도 ToF 카메라로, AI 기반의 신체 추적(Body Tracking)과 공간 스캔에 뛰어난 성능
• Stereolabs ZED 카메라: 인간의 눈처럼 두 개의 렌즈(Stereo Vision)를 활용해 인공지능으로 깊이를 계산하는 RGB-D 센서로, 야외 장거리 측정에 강점

• 로봇 자율 주행: 서빙 로봇이나 청소기가 전방의 장애물(의자 다리, 사람)의 형태와 거리를 입체적으로 인식
• 메타버스 및 AR/VR: 현실 공간을 그대로 스캔하여 3D 가상 공간(디지털 트윈)을 구축하거나, 가상의 가구를 방에 배치해 보는 앱에 사용
• 인체 모션 캡처: 사람의 관절 위치(X, Y, Z)를 실시간 3D 벡터로 추적하여 게임 캐릭터를 움직이거나 재활 치료용 자세 교정에 활용

RGB-D 센서는 실시간 차량 제어용 자율주행 센서로는 치명적인 한계가 있어, 주로 사용자 화면(내비게이션 UI), 차량 내부 모니터링, 또는 증강현실(AR) 헤드업 디스플레이(HUD)에 훨씬 적합

1. 햇빛에 쥐약 (야외 노이즈): 대다수 RGB-D 카메라는 적외선 패턴(Structured Light)이나 적외선 플래시(ToF) 사용 태양광은 엄청난 양의 자연 적외선을 포함하고 있어서, 낮에 야외로 나가는 순간 햇빛에 묻혀 거리 측정이 완전히 불가능
2. 짧은 측정 거리: LiDAR는 100m~300m 앞의 고속도로 장애물까지 잡아내지만, RGB-D 카메라는 성능이 좋아도 보통 5m~10m 내외(길어야 20m)만 측정할 수 있어 고속 주행 시 급제동 거리를 확보할 수 없다

• AR(증강현실) 내비게이션 구현: 전방 카메라로 도로를 찍으면서, 깊이(Depth) 정보를 통해 앞차와의 거리나 도로 굴곡을 파악이를 통해 내비게이션 화면이나 HUD(전면 유리) 위에 "몇 미터 앞 차량 뒤를 따라가세요" 같은 가상 가이드라인을 오차 없이 정확한 3D 위치에 입혀줌
• 차량 내부 운전자 모니터링 (In-Cabin Sensing): 야외 태양광 영향을 받지 않는 차량 내부에서는 RGB-D 센서가 강력한 위력을 발휘합니다. 운전자의 얼굴 윤곽(3D 형태)과 눈동자 움직임을 실시간으로 3D 벡터 추적하여, 졸음운전을 하거나 전방 주시를 태만히 할 때 화면에 경고를 띄움
• 제스처 컨트롤 UI: 인포테인먼트 화면 앞에서 운전자가 허공에 손가락을 돌리면 볼륨이 조절되고, 손을 저으면 화면이 넘어가는 등의 3D 공간 모션 인식을 완벽하게 구현

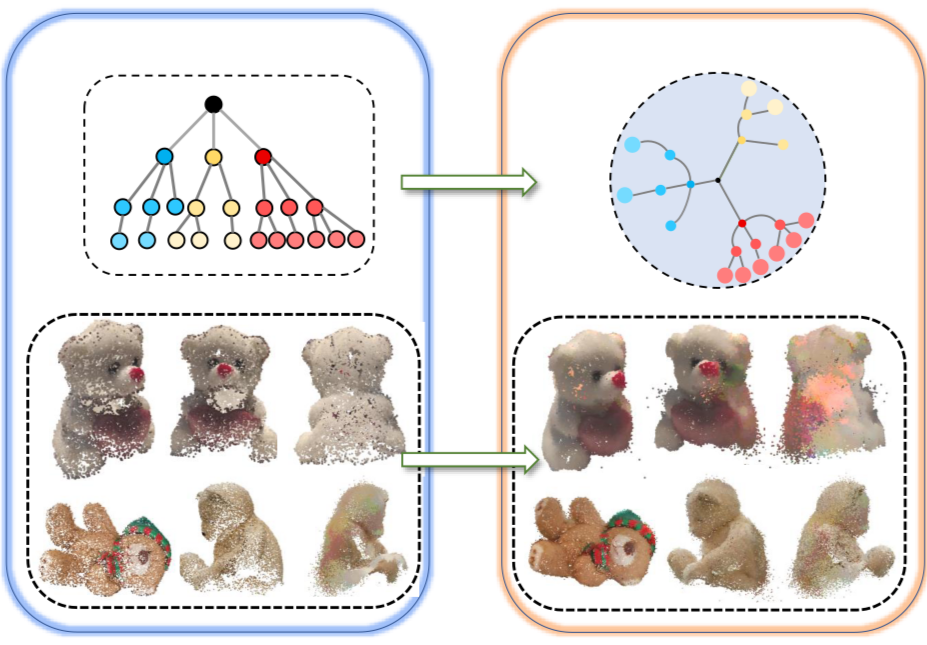

포인트 클라우드(Point Cloud)는 LiDAR 센서나 3D 스캐너로 수집한 3차원 공간상의 점(Point)들의 집합

각 점은 X, Y, Z의 기하학적 좌표를 가지며, 필요에 따라 RGB 색상이나 반사 강도 같은 추가 속성도 포함

공간 상의 이산적인 데이터 포인트 집합

• X, Y, Z (위치): 지구상의 절대 좌표(UTM 등) 또는 센서 기준의 상대 좌표 (단위: m)
• Intensity (강도): 레이저가 물체에 부딪혀 돌아온 빛의 세기 (재질 식별용)
• Return Number (반사 순서): 하나의 레이저 펄스가 여러 물체(예: 나뭇잎 → 땅)에 부딪혀 돌아올 때 몇 번째 신호인지 기록 (\(R_{n}\))
• Number of Returns (총 반사 횟수): 해당 레이저 펄스가 총 몇 번 분할되어 돌아왔는지 기록 (\(N_{r}\))
• Classification (분류): 점이 속한 객체 종류 (0: 미분류, 1: 가공되지 않음, 2: 지면, 3: 낮은 식생, 5: 높은 식생, 6: 건물 등)
• Scan Angle (스캔 각도): 레이저가 발사된 거울의 회전 각도 (α)

# .PCD 파일 포맷 예시
VERSION 0.7
FIELDS x y z intensity return_number classification
SIZE 4 4 4 4 1 1
TYPE F F F F U U
COUNT 1 1 1 1 1 1
WIDTH 3
HEIGHT 1
VIEWPOINT 0 0 0 1 0 0 0
POINTS 3
DATA ascii
35.124 128.543 12.45 85 1 2
35.126 128.545 12.48 12 1 2
35.120 128.540 25.10 45 2 6

• 지형 측량 / 드론 매핑: 드론이나 항공기 LiDAR로 수집한 광범위한 지역 데이터는 국토교통부나 내비게이션 지도 제작 시 LAS/LAZ 포맷
• 자율주행 연구 (원격 센싱): ROS(로봇 운영체제) 환경이나 고정형 LiDAR 센서에서 실시간으로 들어오는 데이터 스트림은 주로 PCD 포맷이나 매 프레임별 Raw Binary Matrix 형태로 처리

• 정수형 (0 ~ 255): 가장 직관적이고 흔한 형태 (예: [255, 0, 0]은 순수한 빨간색)
• 정규화된 실수형 (0.0 ~ 1.0): 딥러닝 입력 데이터나 특정 3D 그래픽 엔진에서 처리하기 쉽도록 255로 나눈 값 (예: [1.0, 0.0, 0.0])

[
  #  [    X,     Y,     Z,    R,   G,   B ]
  [ 1.25, 3.42, 0.88, 255,   0,   0 ],  # 빨간색 점 (예: 소화전)
  [-0.45, 2.11, 1.50,   0, 255,   0 ],  # 초록색 점 (예: 나뭇잎)
  [ 0.12, 1.05, -0.2, 255, 255, 255 ]   # 흰색 점   (예: 차선 바닥)
]

• 일반 LiDAR (RGB 없음): 자율주행차 지붕에 달린 일반적인 LiDAR는 레이저만 쏘기 때문에 위치(XYZ)와 반사 강도(Intensity)만 수집 색상 정보는 없다
• 카메라 융합형 LiDAR (RGB 있음): 드론 매핑용 고가 LiDAR나 iPhone의 LiDAR 스캐너처럼 카메라가 함께 장착된 장비는 레이저 좌표에 카메라의 픽셀 색상(RGB)을 실시간으로 입혀서 저장

• PLY / OBJ (3D 그래픽 포맷): 점 하나마다 X Y Z R G B 형태로 텍스트나 이진 데이터로 정직하게 기록
• PCD (Point Cloud Library 포맷): 메모리와 처리 속도를 아끼기 위해 R, G, B 3개 바이트(각 8비트)를 하나로 묶어 32비트 부동소수점(Float) 하나로 압축하여 저장하기도 한다
  • 예시: RGB 값을 하나의 정수 4294967295 같은 형태로 묶어서 1개의 열로 표현
• LAS / LAZ (지형 측량 표준): 헤더 옵션에 따라 RGB 필드를 활성화할 수 있으며, 측량 장비에 따라 0~255가 아닌 16비트(0 ~ 65535) 범위의 고해상도 RGB 값을 저장하기도 한다

1. 시각적 직관성: 데이터 분석가나 작업자가 3D 모델을 볼 때, 흑백이나 단색보다 실제 색상이 보여야 물체를 훨씬 쉽게 식별합니다.
2. AI 객체 인식(Semantic Segmentation): 자율주행이나 공간 인식 AI를 학습시킬 때, 형태(XYZ) 정보만 주는 것보다 색상(RGB) 정보를 함께 주면 "바닥에 그려진 흰색 차선"이나 "빨간색 표지판"을 훨씬 정확하게 구별

라이다(LiDAR, Light Detection and Ranging)는 레이저 펄스를 발사하여 대상체에 부딪혀 돌아오는 시간을 측정함으로써 정밀한 3차원 거리와 형상을 파악하는 원격 감지 기술

레이더(Radar)보다 파장이 짧은 빛을 사용하여 주변 환경을 고해상도의 3차원 포인트 클라우드(점군) 데이터로 시각화

https://www.youtube.com/watch?v=xLtolcT-nRM

1. 3D 환경 인지 (Perception) 및 객체 검출

2. 고정밀 측위 및 맵핑 (Localization & Mapping)

3. 센서 퓨전 (Sensor Fusion)

4. 시뮬레이션 및 데이터 라벨링 자동화 (Simulation & MLOps)

💻 개발자 입장에서 고려해야 하는 현실적인 이슈

4. 시뮬레이션 및 검증 단계

• Tightness 검증: 3D 박스가 차량이나 보행자의 실제 라이다 점(Point)들에 딱 맞게 밀착되었는지 확인합니다. 박스가 너무 크면 가상의 공간을 물체로 인식하고, 너무 작으면 충돌 위험이 생깁니다.
• Heading(방향) 수정: 차량이 진행하는 앞방향(Yaw 각도)이 맞는지 검증합니다. 라이다 데이터만으로는 차의 앞뒤 구분이 어려울 때가 많으므로, 동기화된 카메라 이미지(Camera-LiDAR Fusion View)를 교차 확인하며 차량의 정확한 헤딩을 맞춥니다.

• 프레임 간 튀는 현상(Jittering) 제거: 1번 프레임과 2번 프레임 사이에서 차의 크기가 갑자기 바뀌거나, 위치가 순간 이동하듯 튀는 현상을 잡습니다. 보간(Interpolation) 알고리즘을 적용한 후, 사람이 수동으로 매끄럽게 다듬습니다.
• ID Switching 오류 수정: 추적 중이던 A 차량이 반대편 차량에 가려졌다가 다시 나타났을 때, 오토 라벨러가 이를 새로운 B 차량으로 인식하는 오류(ID 스위칭)를 잡아내어 하나의 고유 ID로 묶어줍니다.

• 유사 형태 구분: 예를 들어 길가에 서 있는 '전신주'나 '가로수'를 '보행자'로 오인했거나, '대형 SUV'를 '트럭'으로 분류한 경우를 찾아내어 올바른 레이블(Label)로 수정합니다.

• 환경 노이즈 제거: 비, 눈, 안개, 또는 차량 배기가스로 인해 공중에 찍힌 가상의 점(Ghost points)들이 오토 라벨러에 의해 장애물로 오인되어 박스가 쳐진 경우, 이를 과감히 삭제합니다.
• 바닥면(Ground) 오인 수정: 도로의 연석(Curb)이나 과속방지턱, 경사로의 꺾이는 부분을 장애물 박스로 잘못 지정한 것을 해제합니다.

• 원거리/희소 데이터(Sparse Points) 복구: 차량에서 50m~100m 이상 떨어진 물체는 라이다 점이 몇 개 찍히지 않아 오토 라벨러가 감지하지 못합니다. 검증 단계에서는 카메라 뷰와 대조하며 점이 2~3개뿐이더라도 명확한 장애물이라면 수동으로 3D Box를 생성해 줍니다.
• 비정형 객체 레이블링: 휠체어, 유모차, 킥보드를 탄 사람, 도로 위 낙하물 등 빈도가 낮은 엣지 케이스를 정확히 정의해 줍니다.

┌────────────────────────────────────────────────────────┐
│ [Top-Down / Bird's Eye View]   [Front / Side 3D View]   │
│ ㆍ ㆍ ㆍ┌───────┐ㆍ ㆍ ㆍ       ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ  │
│ ㆍ ㆍ ㆍ│  🚘  │ㆍ ㆍ ㆍ       ㆍ ㆍ  ◢███◣ ㆍ ㆍ ㆍ ㆍ  │
│ ㆍ ㆍ ㆍ└───────┘ㆍ ㆍ ㆍ       ㆍ ㆍ  ◥███◤ ㆍ ㆍ ㆍ ㆍ  │
├────────────────────────────────────────────────────────┤
│ [Synchronized Camera Image View]                       │
│ ┌──────────────────────────────────────────────────┐   │
│ │  [ 🚘 Detected Car ]                             │   │
│ └──────────────────────────────────────────────────┘   │
└────────────────────────────────────────────────────────┘

1. 자동 검증 스크립트 실행: 3D Box 간의 충돌(갑자기 두 박스가 겹침), 물리적으로 불가능한 속도 변화 등을 파이썬 스크립트로 1차 필터링합니다.
2. 시각적 교차 검증 (Cross-Validation): 엔지니어가 탑다운 뷰(Bird's Eye View), 3D 측면 뷰, 카메라 투영 뷰를 동시에 보면서 오토 라벨링된 박스의 경계면을 마우스로 잡고 정밀하게 맞춥니다.
3. 최종 메타데이터 검수: 수정을 마치면 객체의 가려짐 정도(Occlusion), 잘림 정도(Truncation) 같은 메타데이터 속성 값이 올바르게 산출되었는지 확인하고 데이터셋 빌드에 포함시킵니다.

🛠️ 검증 엔지니어가 알아야 할 핵심 소프트웨어 조작법

• 작업: AI가 생성한 박스를 클릭하면 X, Y, Z축 이동축과 회전축(Yaw 기즈모)이 활성화됩니다.
• 조작: 마우스 드래그나 키보드 방향키(W, A, S, D 등)를 이용해 박스의 크기를 물체 겉면에 딱 맞추고, 차량의 헤딩(방향) 화살표를 주행 방향으로 회전시킵니다.

• 작업: 라이다 데이터는 평면에서 볼 때 물체의 경계면이 가장 명확합니다.
• 조작: 마우스 휠로 BEV 화면을 확대/축소하면서 차량의 정면 점군과 후면 점군이 3D 큐보이드(Cuboid) 벽면에 일치하는지 스캔합니다.

• 작업: 라이다 점만으로는 이 물체가 세단인지, SUV인지, 혹은 표지판 기둥인지 구분이 안 될 때가 많습니다.
• 조작: 소프트웨어 한쪽에 연동된 카메라 이미지를 보며 마우스로 라이다 박스를 변경하면, 카메라 이미지 위 2D 박스도 실시간으로 연동되어 움직입니다. 이를 통해 물체의 클래스(Class)가 맞는지 텍스트나 형상을 보고 최종 확정합니다.

• 작업: 100프레임 동안 움직이는 차량을 프레임마다 일일이 검수하는 것은 불가능합니다.
• 조작: 핵심 프레임(Keyframe)인 1번 프레임과 10번 프레임의 박스만 엔지니어가 검증해 주면, 소프트웨어가 그 사이(2~9번 프레임) 차량의 궤적을 선형 보간 알고리즘으로 자동 계산하여 채워 넣습니다. 검수자는 프레임을 Space 바로 재생하며 튀는 구간만 멈춰서 수정합니다.

• 실제 조작법 및 기능 소개 영상: CVAT 공식 3D 포인트 클라우드 가이드 (YouTube)
• 텍스트 매뉴얼 및 단축키 안내: CVAT 공식 블로그 가이드 [1, 2, 3]

• 라이다-카메라 퓨전 데이터 어노테이션 영상: BasicAI 공식 튜토리얼 (YouTube)
• 상세 인터페이스 및 데이터 업로드 문서: BasicAI 기술 문서 [1, 2, 3]

• 3D Precision 라이다 가이드 영상: Encord 라이다 어노테이션 튜토리얼 (YouTube) [1]

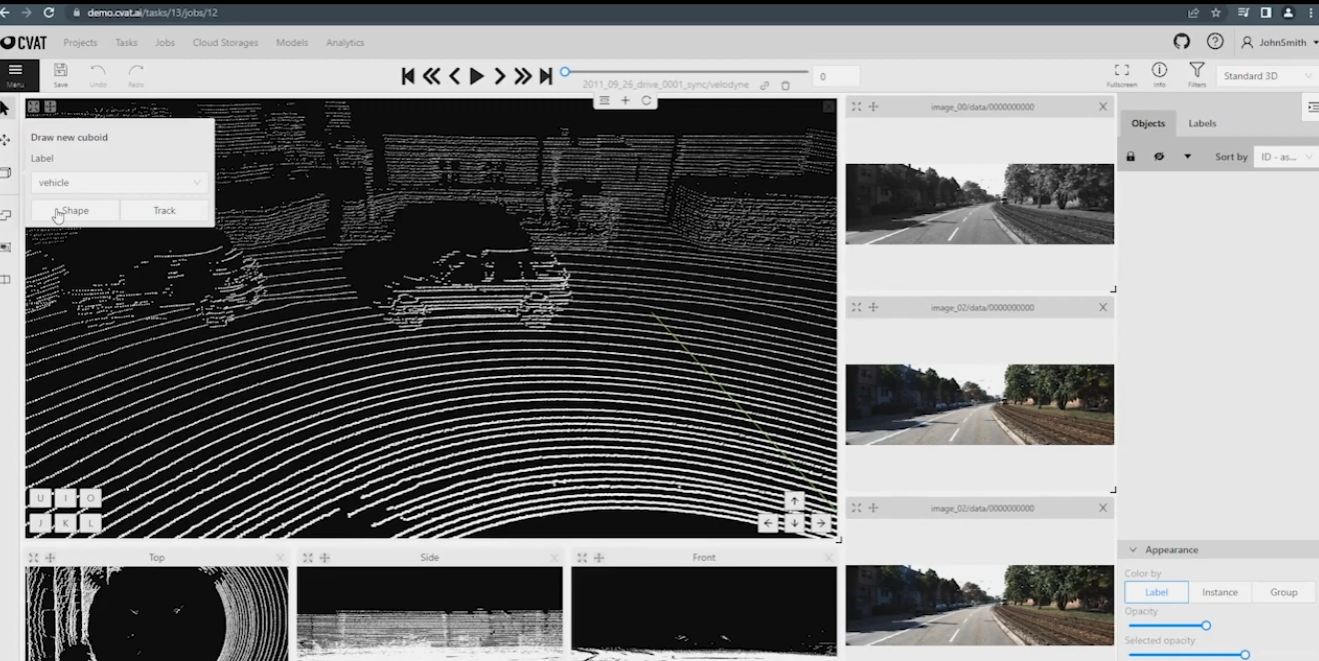

1. 3D 자유 시점(Free Camera) 화면: 마우스 좌클릭(앵글 회전), 우클릭(카메라 축 이동)을 이용해 전체적인 점군 상태를 파악합니다.
2. 3단 정사영 뷰(Top, Side, Front View): AI가 생성한 3D 박스를 위, 옆, 앞에서 직각으로 보며 물체 표면에 박스를 cm 단위로 밀착(Tightness) 시킬 때 마우스 드래그로 조작합니다.
3. 카메라 뷰 연동: 라이다 점 위를 클릭하면 오른쪽에 동기화된 카메라 이미지가 나타나, 해당 물체가 차량인지 오토바이인지 시각적으로 교차 검증합니다. [1]

nelsknits 뜨개 작가의 인스타그램과 무료 도안 튜토리얼 유튜브 영상

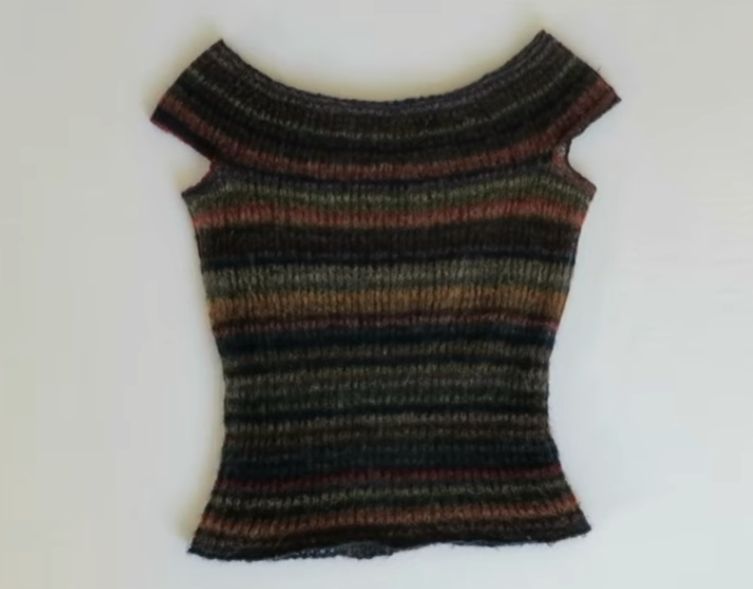

오프숄더로 입을 수도 있고, 마지막 부분에 소매를 추가하면 반팔이나 긴팔로도 입을 수 있다.

너무 귀여운 디자인이다

신축성이 있고 얇은 모헤어로 만들기 때문에 간절기에 아우터와 입어도 되고 여름에 에어컨을 튼 실내에서도 입을 수 있을 것 같다.

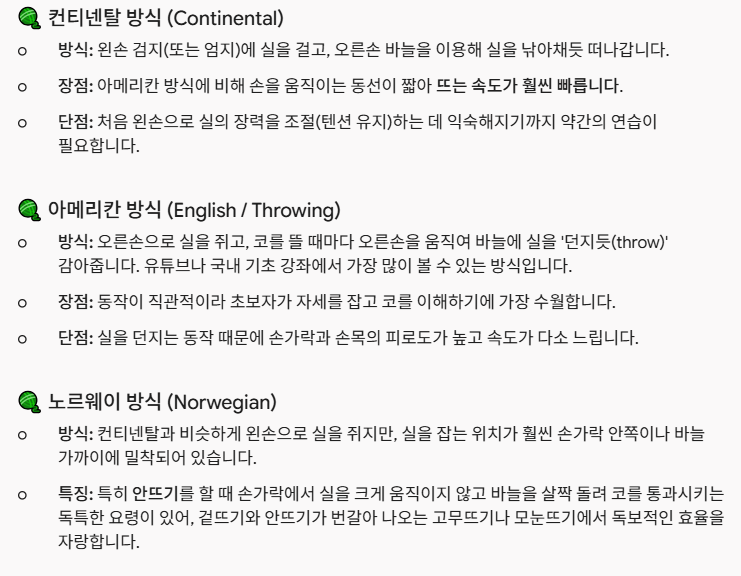

초보자 용으로 적합한 뜨개이지만 주의할 점이 있다.

두 세 가지 정도 버전을 뜨면서 알게 된 팁

- 밝은 컬러의 모헤어를 사용할 때, 도안에서 늘림을 한 부분이 여기저기 흩어져 있어 완성하고 지저분해 보일 수 있기 때문에 양 끝에서만 늘림과 줄임을 하는 것을 추천

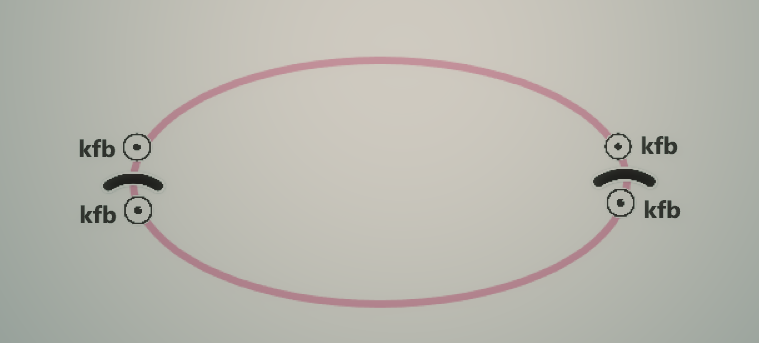

kfb 부분이 늘림인데 어두운 실로 뜨개를 하면 상관없지만 밝은 색 실은 여기저기서 늘림한 부분이 보이기 때문에

그냥 양 끝에 마커를 달아두고 every round 4번의 늘림을 하면 균일하게 늘어난다.

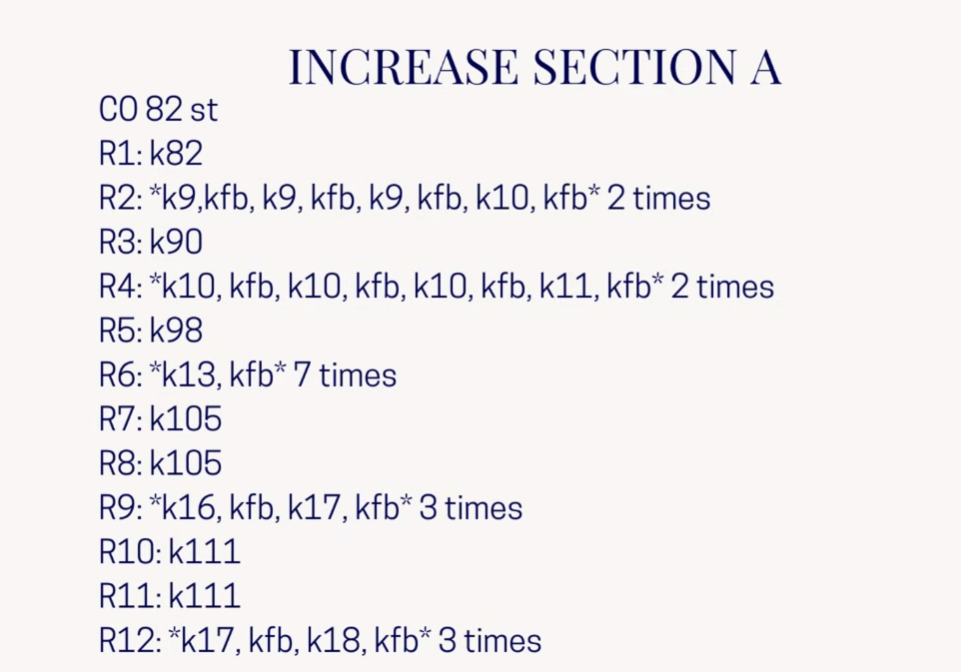

이런식으로 12*4 + 82 = 130

작가의 계산대로 하면 132가 된다.

자신의 사이즈보다 작다면 라운드를 추가해서 더 진행해도 될 것 같다.

탑다운이기 때문에 소매 분리부분이 나타난다.

좌우대칭이기 때문에 내 팔 사이즈와 몸통 사이즈를 재서 나눌 수 있다.

양 끝에 마크를 해놨다면 분리하기 더 쉬울 것 같다.

이후 몸통부분을 가슴 가장 윗부분까지 진행한다.

그 다음부터는 줄임이 시작된다.

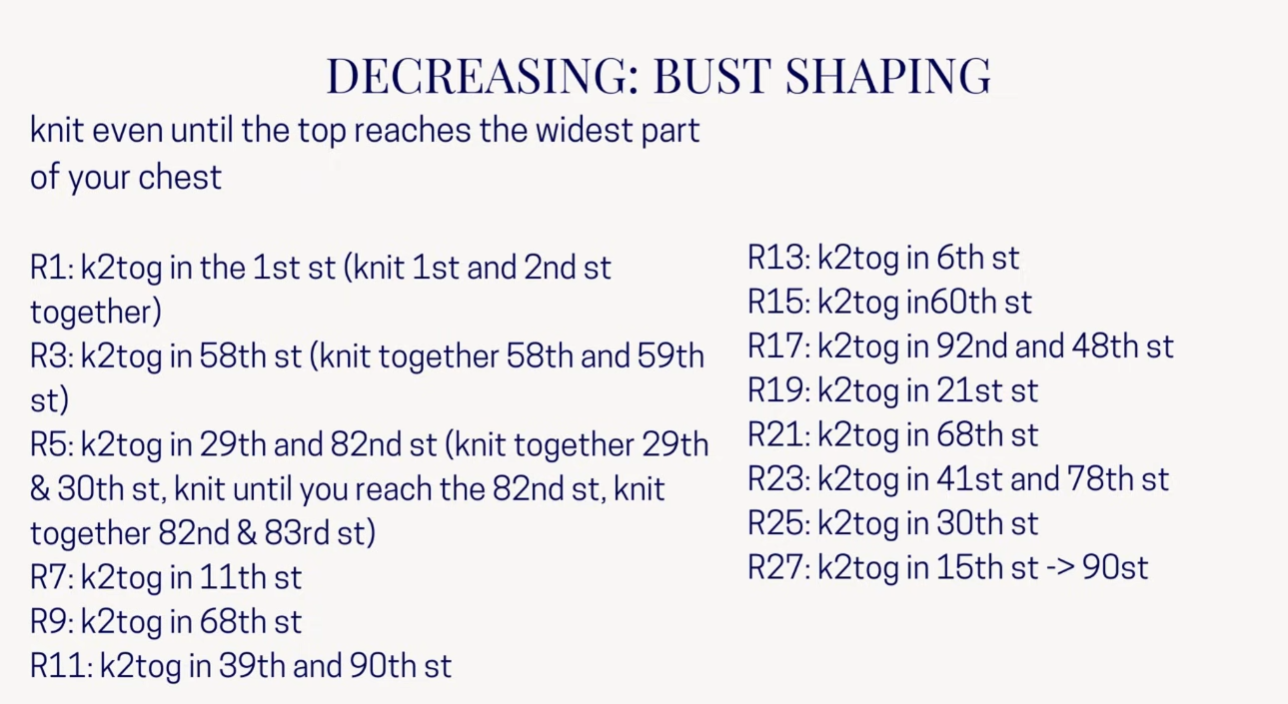

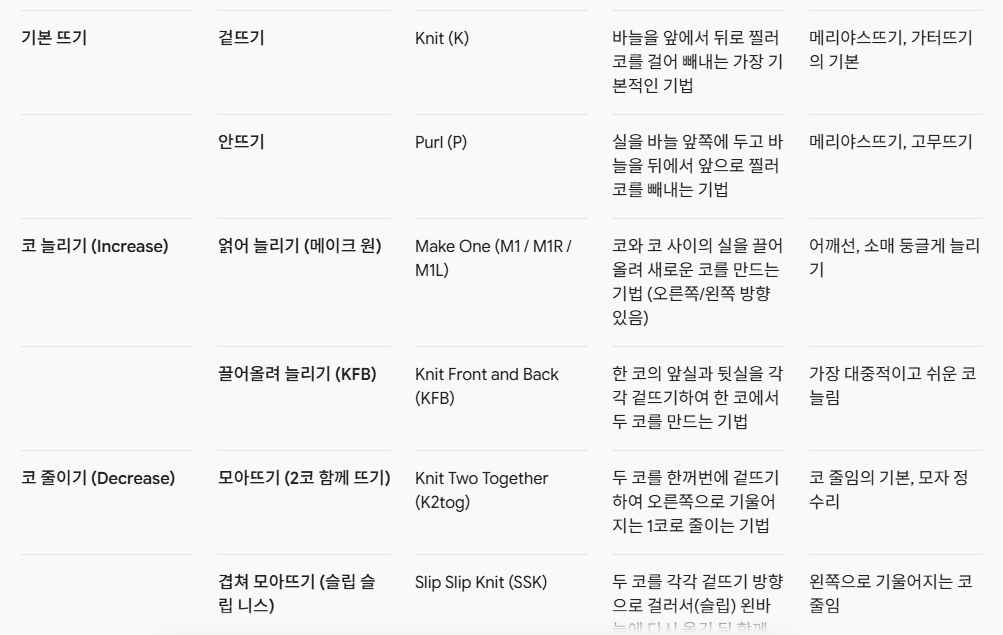

두 개의 코를 잡고 한번에 뜨는 방식 k2tog로 19번의 줄임을 하는 것으로 되어 있다.

하지만 영상처럼 하면 밝은 실에서는 줄임을 한 부분이 여기저기 퍼져 있는게 보인다.

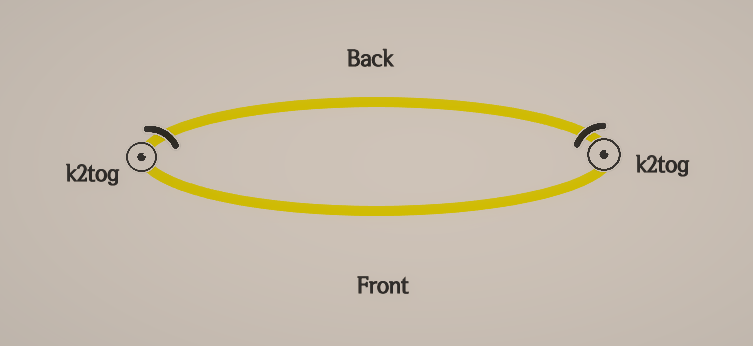

가슴부터 허리선이 밀착되는 핏이기 때문에 감소시켜야 하는데 이것도 양 끝에서만 진행하는 것을 추천한다.

총 27 라운드이기 때문에 3번째 라운드마다 양 끝에서 줄임을 하면 균일하게 18번의 줄임을 할 수 있다.

가슴이 큰 편이라면 대각선으로 줄임이 생길 수 있으니 마커 위치를 등쪽으로 위치시키는 게 좋다.

마커를 위치하고, 등쪽이 아닌 가슴쪽으로 줄임을 진행하면 된다.

가슴 밑부분까지 줄임을 끝내면 5cm 허리 부분이 나올때까지 무한 겉뜨기 해주면 된다.

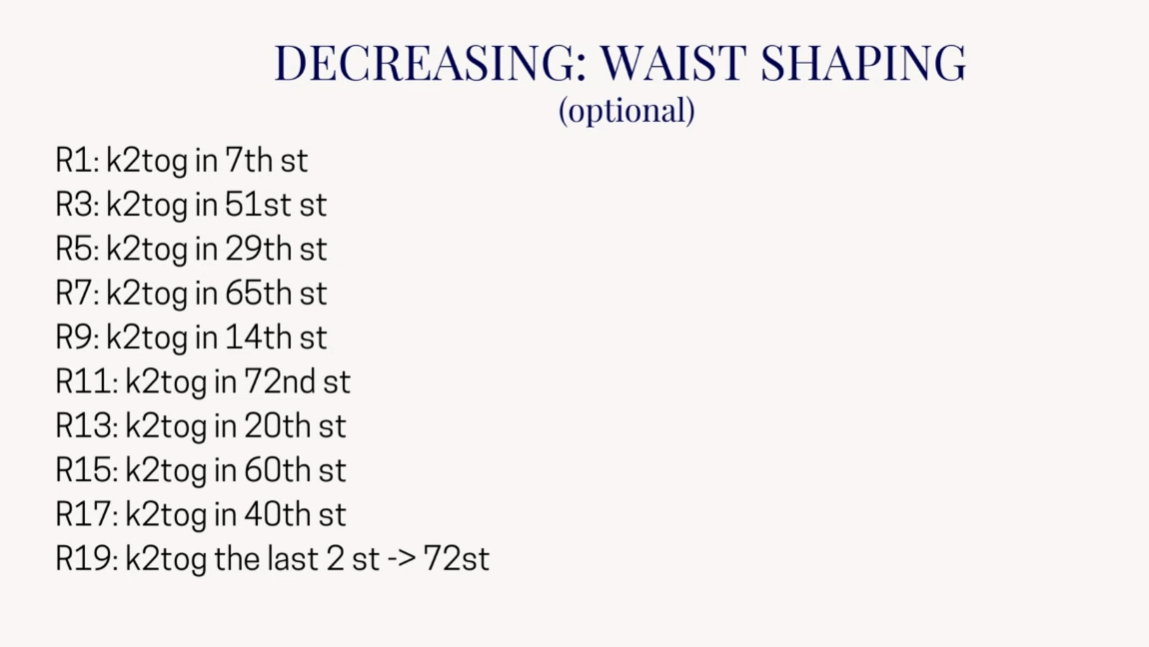

이후에 허리선 부분은 핏을 만들고 싶다면 아래의 추가 줄임을 진행하면 된다.

보통 스웨터 뜨기 할때는 작은 바늘로 바꿔서 진행하지만 이 니트탑은 매우 몸에 밀착되는 디자인이기 때문에 오히려 바늘을 더 큰 것으로 바꾸어 엘라스틱한 캐스트 오프 방법을 사용해야 한다.

영상을 보면서 함께 뜨니까 좋았다.

어두운 색 실을 쓰면 영상처럼만 하면 되니까 고민할 필요도 없었고 체형도 비슷해서 사이즈를 변형할 필요가 없었다.

사용자 시나리오

치수를 알고 싶은 물체 사진을 업로드 하고 한쪽 면에 대해 사이즈를 입력하면 전체 비율을 계산해서 정확한 치수를 높이, 너비, 길이, 지름 등등을 알려준다.

사용자가 반드시 하나의 치수를 입력해야 하고, 어떤 곳의 치수를 입력할 지는 고를 수 있다.

업로드한 사진의 물체를 분석해서 길이를 잴 수 있는 곳을 형광색 선으로 표시해서 선택할 수 있게 한다.

사용자가 그 중 하나를 클릭해서 치수를 입력하면 상대적 비율을 계산해서 전체 치수를 알려준다.

사진을 처음에 업로드 할 때 전체 치수의 상대비율을 알 수 없으면 다시 사진 업로드를 받는다.

1. Front-end Flow (User Scenario)

1. Image Upload • User drops or selects a photo of the object.
2. Auto-segmentation & Edge Proposal • System segments out the object silhouette and runs line/edge detection (e.g. Canny + Hough) to find all candidate “measurable” segments. • Highlight each candidate in translucent neon (e.g. fluorescent green).
3. User Picks One Reference Edge • User clicks the edge they actually measured with a ruler/caliper. • An inline form pops up asking: “Enter the real-world length of this segment (e.g. 85 mm)”.
4. Scale Calibration • Compute mm_per_pixel = user_length / pixel_length(ref_edge).
5. Dimension Extraction • Compute 2D bounding‐box or oriented bounding box on the mask ⇒ gives you pixel extents along its two principal axes. • Multiply by mm_per_pixel ⇒ returns two real‐world dims (e.g. width and height of that face). • Shape‐specific extras: – Rectangular box ⇒ # of faces = 3; we only got 2 from this view ⇒ need second view or second measurement to resolve depth. – Cylinder ⇒ silhouette minor axis = diameter (can compute directly).
6. Check Completeness • If all requested dims (width, height, depth, diameter…) are resolvable from this view + known shape ⇒ display them. • Otherwise prompt: “We still need a measurement of the 3rd axis (depth/length). Please upload a second photo showing that axis, or pick a different reference edge from your current photo.”
7. Final Report • Show a table: {width: xx mm, height: yy mm, depth: zz mm, diameter: dd mm} • Overlay result on the image/mesh for visual confirmation.

2. Back-end Pipeline

┌──────────────────┐
│ 1. Pre-processing│
├──────────────────┤
│ • Resize / normalize image              │
│ • Mask R-CNN / U^2-Net ⇒ object mask    │
│ • Perspective correction (vanishing-pt) │
│ • Canny → HoughLines → cluster by θ     │
│   → candidate edges                     │
└──────────────────┘
           ↓
┌──────────────────┐
│ 2. Edge Proposal │
├──────────────────┤
│ • Filter for longest / most “bold”      │
│ • Store: (p1,p2,pixel_length,θ,face_id) │
│ • Return segments to front-end UI       │
└──────────────────┘
           ↓
┌──────────────────┐
│ 3. User Input    │
├──────────────────┤
│ • ref_edge_id,   │
│ • real_length_mm │
└──────────────────┘
           ↓
┌──────────────────┐
│ 4. Scale Calib   │
├──────────────────┤
│ mm_per_px = real_length_mm / pixel_length(ref_edge) │
└──────────────────┘
           ↓
┌──────────────────┐
│ 5. Dim. Extract  │
├──────────────────┤
│ • Oriented BBox on mask ⇒ (w_px, h_px) │
│ • w_mm = w_px * mm_per_px             │
│ • h_mm = h_px * mm_per_px             │
│                                      │
│ • If shape=="cylinder":               │
│     diameter_mm = minor_axis_px * mm_per_px   │
└──────────────────┘
           ↓
┌──────────────────┐
│ 6. Completeness  │
├──────────────────┤
│ • If shape=="box" and we need depth:  │
│     depth unresolved ⇒ request 2nd view  │
│ • Else compile final dims             │
└──────────────────┘
           ↓
┌──────────────────┐
│ 7. Render & Resp │
├──────────────────┤
│ • Return JSON {w_mm, h_mm, d_mm?, dia_mm?} │
│ • Front-end overlays results on image     │
└──────────────────┘

3. Key Components & Why You Might Need a 2nd Photo

• A single orthographic (fronto-parallel) shot of a box only gives you its two visible faces—third axis (depth) is foreshortened.
• A cylinder you can get height + diameter from one view.
• Perspective correction can help flatten but you still can’t conjure the hidden axis without another angle or a second measurement.

When you flip that “depth” flag, your UI should automatically re-prompt: “Depth not measured yet—please either measure a second edge on this photo OR upload a new image showing the object from the side.”

4. Next Steps

1. Prototype the edge-detection + UI overlay so users can click on any proposed line.
2. Wire up the scale calibration and oriented-bbox measurement.
3. Build the “need second view” logic—simple flag in your dimension‐output step.
4. Polish UX:
   • show dynamic “mm_per_px” as they type
   • allow switching reference edge if measure was imprecise
   • cache previous uploads so second‐view is seamless

여기서 이미 메타데이터에 존재하는 오브젝트는 치수를 재고 비율을 계산하는 걸 거칠 필요 없이 바로 치수를 알려줄 수 있다.

• Object Recognition & Retrieval • 사용자 업로드 이미지를 CNN(또는 이미지 임베딩 + FAISS) 기반으로 인덱스된 데이터셋에 매칭 • 예: “mug_001” → YCB 세트의 머그컵, “tube_30x50” → 30×50 mm 사각 튜브 등 • 매칭 신뢰도(confidence) 체크(예: > 0.9면 자동 처리)
• Scale Check (선택) • 데이터셋 이미지는 보정된 픽셀→mm 정보를 갖고 있으므로, 보통 생략 가능 • 다만 실제 촬영 환경마다 해상도가 달라지므로, 필요하면 사용자에게 한 축 길이(예: 머그 컵 높이)를 입력받아 배율을 재보정
• Dimension Lookup • 매칭된 객체의 JSON/CSV 메타데이터에서 width/depth/height, 지름(diameter) 등 필요한 모든 치수 항목을 읽어옴 • 예: { width:85, depth:80, height:95 }
• 사용자 피드백 • “이 물체가 mug_001(머그컵)이 맞습니까? → 예/아니오” • 아니오 선택 시, 일반 에지 기반 측정 플로우로 폴백(fallback)
• 최종 결과 리턴 • 바로 { width: 85 mm, depth: 80 mm, height: 95 mm } 형태로 UI에 표시 • 이미지 위에 주요 축에 해당하는 치수를 오버레이

1. 딥러닝 기반 Depth 보조
   • MiDaS, DPT 같은 단일 이미지 Depth 추정 네트워크를 얹고, 스케일 보정을 위해 사용자가 입력한 참조 길이(혹은 ArUco 마커)로 전체 깊이 맵을 Real-World 스케일로 변환
   • 그렇게 얻은 3D 포인트클라우드를 통해 눈에 보이지 않는 면의 깊이도 어느 정도 예측 가능
2. 물체 카테고리별 Shape Prior 활용
   • 컵, 책상, 의자 등 범용 카테고리별로 “기본 형태(프리미티브, CAD 템플릿)”를 미리 정의
   • 사진 위 실루엣이나 엣지에 프리미티브를 매칭(fitting)해서 스케일과 평행이동, 회전 파라미터를 최적화
   • 이런 방식으로 보이지 않는 면까지 그 “템플릿”의 실제 치수를 불러올 수 있음
3. Photometric Stereo / Shape-from-Shading
   • 하나의 이미지라도 간단히 플래시 온·오프 두 장 정도만 찍으면, 조명 변화에 따른 밝기 차이로 물체 표면 노멀 벡터(곡률) 추정
   • 노멀 지도에서 기하학적 형태를 재구성해 엣지가 없는 곡면 물체(구, 실린더 등)의 치수를 예측
4. EXIF·메타데이터 활용
   • 사진 EXIF에서 화각(FOV), 초점 거리, 센서 크기 정보를 꺼내면, 픽셀→실제 거리 환산에 필요한 내부 파라미터 일부를 자동으로 유추 가능
   • 사용자에게 “스마트폰 기종”이나 “초점 거리(mm)” 정도만 물어봐도 캘리브레이션 부담을 줄일 수 있음
5. 사용자 인터랙션 강화
   • “2점 클릭” 대신 “면 클릭 + 드래그” UI: 사용자가 대략적인 면(사각형/원)을 드래그하면, 그 영역 크기를 픽셀 단위로 알아서 측정
   • 측정 선분 후보를 자동으로 군집화(cluster) → 대표성 높은 3~5개만 추려서 보여주기 → 사용자가 선택
6. 멀티 뷰 영상 보조
   • 사진 한 장으론 충분치 않으니, 간단히 사용자에게 3초짜리 짧은 비디오(360° 회전) 촬영을 권유
   • SLAM(ORB-SLAM 등)으로 카메라 트랙 추정 → 비디오 프레임에서 물체 지점들까지의 거리 정보로 정확한 3D 포인트 클라우드 재구성
7. 문맥·사전 지식 연계
   • 물체에 찍힌 브랜드 로고나 텍스트를 OCR로 읽고, 해당 모델명·스펙 정보를 크롤링해서 치수를 메타데이터로 바로 매핑
   • 예: “IKEA” 로고 → “IKEA POÄNG” → 웹에서 사이즈 스펙 자동 조회
8. 품질 평가 & 재촬영 권유
   • 자동으로 “측정 신뢰도”(photometric condition, 엣지 밀도, 원근 왜곡량 등)를 계산해, 특정 임계치 이하일 땐 “다시 찍어주세요” 안내
   • 촬영 가이드 오버레이(화면 구석에 마커 붙이기, 일정 거리 유지하기) 제공
9. 모바일 SDK/ARKit 연동
   • iOS ARKit, Android ARCore Measure API를 백엔드로 호출해서, 단순한 물체 치수 측정은 기기 내장 기능으로 처리
   • 앱 내에서 “더 정밀한 측정이 필요하면 서버 파이프라인”으로 폴백
10. 최종 설정 자동화 파라미터

• 파이프라인마다 중요한 파라미터(e.g. Canny threshold, Hough minimum line length)들을 AutoML로 튜닝하거나, 사용자 기종·환경별 프리셋 제공

가장 실현 속도가 빠른 건 EXIF 활용 + ArUco 마커 스케일, • 정확도를 더 끌어올리고 싶다면 Shape Prior + Depth Estimation, • 사용자 경험을 챙기려면 모바일 ARKit/ARCore 연동과 품질 피드백 기능
